Зарядно-выпрямительные устройства (ЗВУ) серии НРТ являются статическими преобразователями трехфазного или однофазного переменного напряжения в постоянное, построенными на базе полностью управляемого тиристорного моста
Назначение ЗВУ:
- Заряд обслуживаемых и мало-обслуживаемых свинцово-кислотных АБ, герметизированных свинцово-кислотных АБ с рекомбинацией газа, литий-ионных АБ;
- Параллельная работа с АБ на нагрузку;
- Поддержание АБ в режиме постоянного подзаряда (буферный режим);
- Питание нагрузки при отключенной АБ;
- Обеспечение гальванической развязки входных и выходных цепей переменного и постоянного тока и отсутствие обратного тока.
Структурные схемы включения ЗВУ представлены на рисунке ниже.
Основные технические параметры представлены в таблице ниже.
В базовом исполнении ЗВУ серии НРТ выполняет следующие функции:
- Постоянный подзаряд АБ (ЗВУ двухканального исполнения изготавливаются с независимой регулировкой напряжения подзаряда);
- Ускоренный и выравнивающий заряды АБ;
- Контроль выходного напряжения;
- Ограничение выходного тока ЗВУ;
- Автоматическое включение вентиляции в помещении, где находится АБ;
- Автоматическая блокировка включения режимов ускоренного и выравнивающего заряда при выключенной вентиляции в помещении АБ;
- Управление внешней защитой АБ от глубокого разряда;
- Автоматическая настройка выходного напряжения заряда АБ в зависимости от температуры в помещении, где находится АБ;
- Проверка целостности цепи АБ.
Опционально, ЗВУ серии НРТ может быть дополнено следующими функциями:
- Защита от взаимного влияния друг на друга двух и более ЗВУ, работающих параллельно (параллельная работа);
- Переключение режимов заряда для литий-ионной АБ;
- Контроль изоляции выходной цепи;
- Автоматический ввод резервного питания (АВР);
- Дистанционное управление ЗВУ;
- Блокировка включения ЗВУ после перерыва питания;
- Ограничение тока заряда АБ;
- Проверка целостности цепи АБ в автоматическом режиме;
- Контроль аварийного отключения защитных аппаратов;
- Контроль входных/выходных параметров ЗВУ с помощью электроизмерительных приборов;
- Устройство мониторинга (передача данных по протоколу ModBus RTU и по стандартам МЭК 60870-5-104 и МЭК 61850);
- Сейсмостокойсть 9 баллов (по MSK-64).

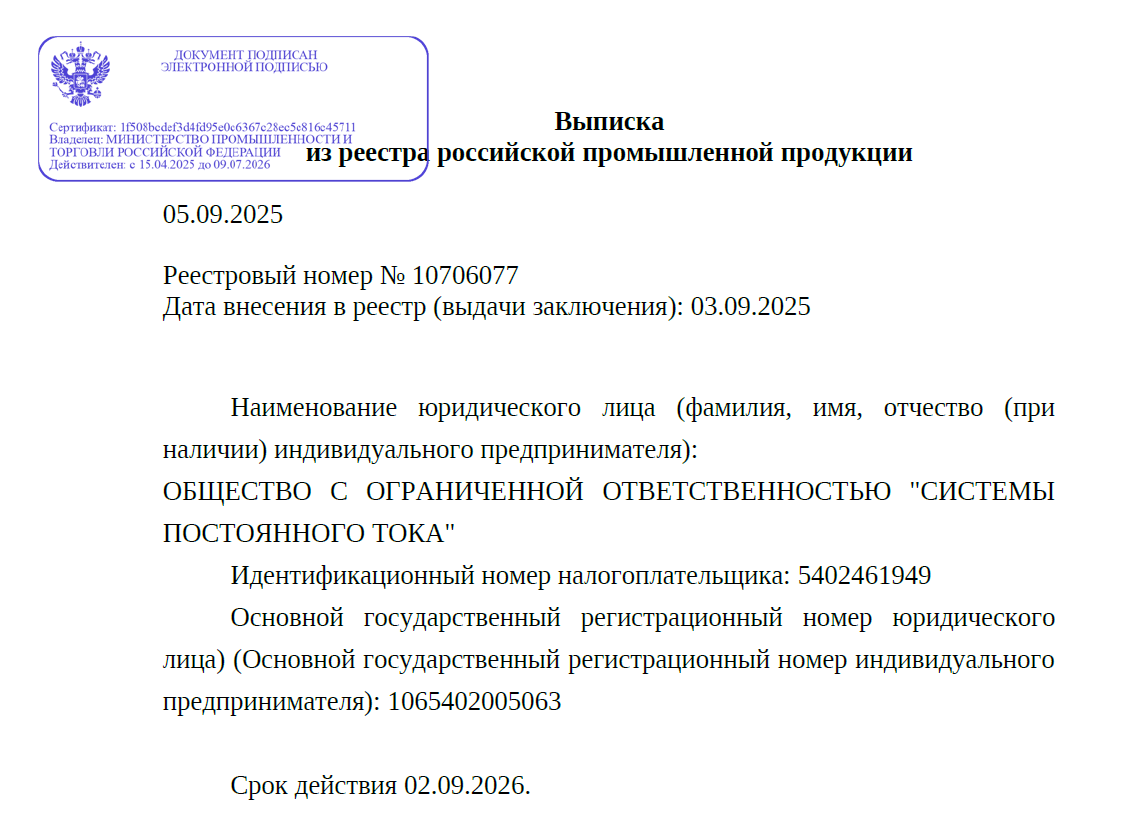

ЗВУ серии НРТ имеют все соответствующие сертификаты
Состав программного обеспечения
ПО СПТ_ВПО_ЗВУ предназначено для обеспечения функционирования тиристорных зарядно-подзарядных устройств серии НРТ производства ООО "СПТ" и обеспечивает следующие основные функции:
- управление зарядом аккумуляторных батарей (АБ) с опциями термокомпенсации, теста цепи, контроля вентиляции АБ и пр.
- надежного питания электроприемников постоянного тока
- контроль температуры силовой части / окружающей среды АБ
- непрерывный контроль напряжения на выходных клеммах с формированием сигнала об отклонении напряжения от нормируемого значения
- формирование аварийного и предупредительного сигналов «Авария», «Предупреждение»
- связь с автоматизированными системами управления технологическими процессами (АСУТП)
- управление дискретными выходами и контроль дискретных входов
Условия поставки и стоимость
Установка ПО
ПО для тиристорных зарядно-подзарядных устройств серии НРТ предоставляется только в комплексе с оборудованием ОО "СПТ"
ПО является неотъемлемой частью комплекса оборудования ООО "СПТ" и не требует отдельной платы. Подробнее об условиях поставки и стоимости оборудования можно узнать по запросу на электронную почту коммерческого департамента ООО "СПТ".
